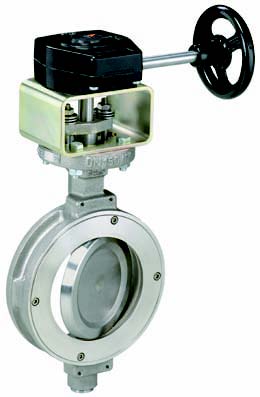

Затвор для межфланцевой установки двойной эксцентрричной конструкции. Ряд HP представляет подходящее решение путем выбора коррозионно- и термостойких материалов для нагрузок с высоким давлением и температурой.
Общие указания
- Закрытие и регулирование газообразных и жидких сред
- Характеристика регулирования близкая к линейной
- зажимная конструкция (тип Wafer)

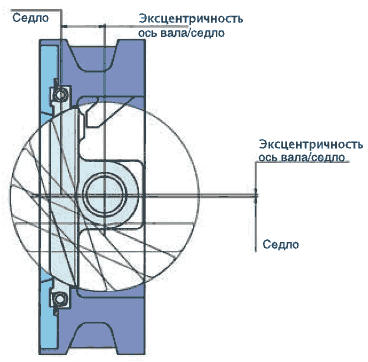

- диск и вал располагаются с двойной эксцентричностью
- центрирующие элементы могут использоваться для
помощи при монтаже
- могут быть поставлены две системы уплотнительных
колец: R-PTFE и Inconel
- варианты уплотнения:
мягкое уплотнение (R-PTFE) макс. 230 °С
металлическое уплотнение (lnconel-седло) макс. 450 °С
- не требует технического обслуживания
- длительный срок службы, также при высоких звуковых частотах
Область применения:
- химическая и нефтехимическая промышленность
- установки горячего водо- и пароснабжения
- районная система теплоснабжения
- вакуумные системы
- танкеростроение
- техника газоснабжения
- пищевая промышленность
- подъёмно-транспортное оборудование
|
Технические особенности
| Условный проход: |
|
DN 50 - DN 600
Большие значения условного прохода по запросу |
| Габаритная длина: |
|
EN 558 ряд 20 (DIN 3202 ТЗ К1)
ISO 5752 ряд 20
API 609 таблица 1
BS5155 ряд 4
NF Е 29-305.1 |
Размер фланцевого
соединения: |
|
DIN 2501 PN 10/16/25/40 (до DN 150)
DIN 2501 PN 10/16/25 (DN 200-600)
DIN 2632/33/34/35
ANSI В 16.5, класс 150
MSS SP44 класс 150
AWWA С 207
AS 2129 таблица D и Е
BS 10 таблица D и E
JIS В 2211-5 К
JIS В 2212-10 К |
Форма уплотнительной
поверхности контрфланца
Верхний фланец: |
|
DIN 2526, форма A-E, ANSI RF
EN ISO 5211
NF E 29-402
|
|
Маркировка:
Соответствует классу
герметичности по:
- для седла R-PTFE:
- для седла Inconel:
|
|
DIN 3230-BO (Leckrate 1)
DIN 3230-BN (Leckrate 1)
ISO 5208, категория 3
API 598 таблица 5
ANSI В 16-104, класс VI |
| Стандарт применения: |
|
EN 593 (DIN 3354) |
| Область температур: |
|
от -40 °C до + 450 °C, более высокие значения температур по запросу |
| Перепад давления: |
|
s DN 150 макс. 40 бар
> DN 150 макс. 25 бар |
| Применение при вакууме: |
|
до 0,2 бар абсолютно, более высокий вакуум в зависимости от среды и температуры |
|
