Оласть применения стеклопластиковых насосно-компрессорных труб
нагнетательные скважины системы ППД;
утилизационные скважины;
газлифтные скважины;
добывающие скважины с УЭЦН;
Преимущества Колонн работающих с применением стеклопластиковых НКТ:
Срок эксплуатации при транспортировании агрессивных жидкостей более 25 лет;
Колонны не подвержены коррозии (материал труб инертен к кислотам, солям, щелочам, сероводород и кислородсодержащим соединениям);
Небольшая масса труб, обеспечивающая их высокую прочность, (в среднем масса изделий из стеклопластика в 5 раз меньше массы таких же изделий из металла);
Стеклопластиковые НКТ не подвержены отложениям парафинов, солей и твердых осадков;
Обеспечивают низкое гидравлическое сопротивление, за счет гладкой внутренней поверхности;
Являются не экранирующим материалом;
Применение стеклопластиковых насосно-компрессорных труб позволит:
увеличить безаварийный срок эксплуатации НКТ труб на месторождениях нефти и газа;
уменьшить перепад давлений по высоте колонны (за счет чего возможно применение труб стеклопластиковых меньшего диаметра, чем аналогичных металлических);
исключить или уменьшить отложение солей и парафинов;
снизить аварийность;
исключить необходимость применения ингибиторов коррозии;
снизить количество подъемов НКТ колонн;
исследовать состояние эксплуатационных колонн скважин без подъема НКТ труб;
снизить затраты на обслуживание и эксплуатацию;

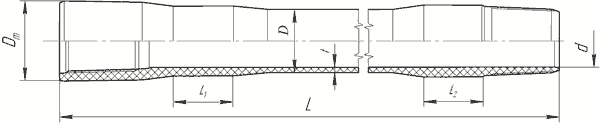

где: Lt – длина трубы, D – наружный диаметр трубы, Dm – диаметр раструба, d – условный внутренний диаметр, t – толщина стенки трубы, L1, L2 – длина зон труб, на которых разрешена работа ключами.
Трубы изготавливаются с резьбовыми соединениями. Интегральное резьбовое соединение «ниппель – муфта» с резьбой EUE 8rd API Long соответствует требованиям API 5B, резьба соответствует размерам и профилю треугольной резьбы металлических насосно-компрессорных и обсадных труб с шагом 8 ниток на дюйм (ГОСТ 632-80 и ГОСТ 633-80). Основное отличие заключается в том, что общая длина резьбы стеклопластиковых труб длиннее, чем у аналогичных металлических.
Технические характеристики насосно-компрессорных и обсадных труб
Наименование
Значение
Глубина погружения, м.
До 4000
Коэффициент запаса прочности
Не менее 2.7
Температура транспортируемой среды ºС
До 110
Коэффициент шероховатости внутренней поверхности, мм
1524х106
Длина трубы, мм
9120 мм
Номенклатура выпускаемых насосно-компрессорных и обсадных труб
Размер резьбы, дюйм
Условный внутренний диаметр
Номинальное давление
дюйм
мм
PSI
МПа
2 3/8
2
50
от 1000 до 4000
от 6.9 до 27.6
2 7/8
2.5
63
от 1000 до 4000
от 6.9 до 27.6
4 1/2
4
100
от 1000 до 2500
от 6.9 до 17.2
7
6
150
от 1000 до 2500
от 6.9 до 17.2
8 5/8
8
200
от 1000 до 2000
от 6.9 до 13.8
Трубы монтируются, спускаются в скважины на стандартном оборудовании в дополнении, к которому поставляются: переводники, специальные динамометрические ключи (для контроля момента свинчивания резьбового соединения), смазка TF-15 (для проведения монтажа при отрицательных температурах окружающего воздуха поставляется специальная зимняя смазка TFW-15).
