Шиберные задвижки SISTAG WEY

Продукция » Трубопроводная арматура


Компания SISTAG (Швейцария) – мировой лидер по разработке и производству высококачественных шиберных задвижек.
Шиберные задвижки Sistag применяются для оперативного перекрытия потоков с большим содержанием твердой составляющей и обеспечивают полное открытие/закрытие прохода. Контур внутренней части шиберной задвижки не имеет застойных зон. Шиберные задвижки Sistag комплектуются ручным, пневматическим, гидравлическим или электрическим приводом и имеют малый вес и высокую надежность. Задвижки изготавливаются диаметрами от 50 до 1400 мм и давлением до 100 атм, в стандартном варианте номинальное давление до 16 атм.

Шиберная задвижка типа VN обеспечивает уникальную надежность по экономичной цене.

Ножевой затвор Sistag WEY VN
Ножевой затвор Sistag WEY VN
Ножевой затвор Sistag WEY VN



Уникальная уплотнительная система WEY  для высокопроизводительных режимов работы шиберной задвижки:

Шиберная задвижка VN типа сконструирована в соответствии с требованиями для высококачественных изделий и сочетает надежную конструкцию, испытанную и усовершенствованную в процессе длительной эксплуатации. Таких технических решений нет ни в одной другой шиберной задвижке. Эта уникальная конструкция обеспечивает ее длительную надежную эксплуатацию. Также найдено оригинальное техническое решение, благодаря которому задерживаются пузырьки, образующиеся в процессе закрывания шиберной задвижки.

1Плотное запирание происходит благодаря уплотнительной системе на поперечной стороне шиберной задвижки. Высокое качество обработки поверхности задвижки обеспечивает плавную работу и долговечность уплотнительной прокладки. Механически удерживаемая прокладка исключает ее    „выпадение”.

2Направляющие во всю длину хода ножа обеспечивают безвибрационную и бесшумную работу шиберной задвижки, двунаправленное уплотнение, не пропускает пузырьки при рабочем давлении.



3На конечной фазе запирания задвижки оставшиеся твердые вещества обрезаются запирающим ножом и кромкой корпуса.

4Специальная геометрия шиберной задвижки предотвращает заклинивание во время запирания, благодаря чему отложения выталкиваются вперед у увеличенные промывные углы корпуса. Фасонная внутренняя часть корпуса увеличивает промывание, что предотвращает накопления отложений в области седла.

5Уникальная поперечная прокладка WEY  освобождает от необходимости применения дополнительного уплотнения. Специальный профиль манжетного уплотнения обеспечивает отсутствие утечек в атмосферу. Ромбовидный сжатый герметизирующий компаунд обеспечивает необходимое давление на уплотнение, компенсирует износ и обеспечивает продолжительный срок службы.

6Минимизированная площадь камеры между корпусом, ножом и поперечной прокладкой не оставляет места для накопления твердых веществ.

7Путем затягивания уплотнительных винтов или установкой катышей герметизирующего компаунда всегда возможна замена набивки уплотнения при рабочем давлении, без отключения системы. Значительная экономия времени и затрат на техническое обслуживание способствует тому, что пользователи на протяжении десятилетий используют шиберные задвижки VN.

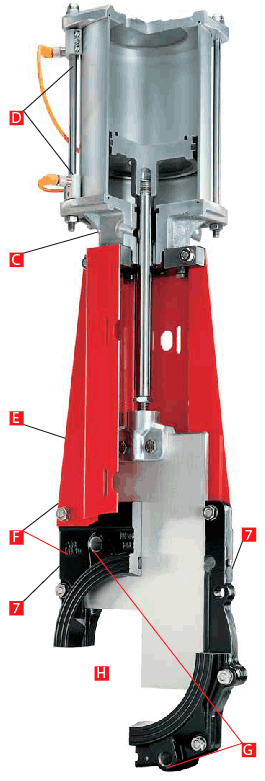

Ножевая задвижка Sistag WEY VN   Ножевая задвижка Sistag WEY VN Ножевая задвижка Sistag WEY VN Ножевая задвижка Sistag WEY VN A Цельное стальное исполнение верхней части обеспечивает максимальную прочность, а при частичной разборке - легкий доступ к конструкциям основания. На верхней части легко установить:
  •  механические или бесконтактные концевые выключатели
  •  соленоидный клапан
B Конструкция неподнимающегося вверх шпинделя (VNA) экономит место и обеспечивает надежную работу шпинделя и гайки.

C Специальная конструкция пневматического цилиндра (VNC) обеспечивает плавное закрывание в конечной фазе, что предотвращает гидроудары.

D По отдельному заказу может поставляться пневматический цилиндр с магнитным поршнем - вместе с бесконтактными магнитными концевыми выключателями, непосредственно установленными на цилиндре.

E Верхняя часть конструкции шиберной задвижки спроектирована в соответствии с последними требованиями европейских норм и техники безопасности.

F Эпоксидное порошковое покрытие ЕКВ корпуса и верхней части конструкции с винтами из нержавеющей стали обеспечивают отличную защиту от коррозии.

G Резьбовые соединения в конструкции корпуса обеспечивают легкий монтаж и обслуживание.

H Полное проходное отверстие обеспечивает малую потерю давления и позволяет использовать все приспособления для чистки труб (например, сферические, цилиндрические ерши и т.д.).

Применение шиберных задвижек

ЖКХ
Неочищенные сточные воды, осадки сточных вод, сточные воды с тердыми веществами и т.п.

Пульпа и бумага
Бумажная пульпа всех консистенций, смеси пульпа/вода, макулатура, древесная масса.

Сахарная промышленность
Свекольный и тростниковый сахар, сироп, сок.

Обрабатывающая промышленность
Вязкая паста, коллоиды, гранулированные составы, химические отходы, текстильные суспензии, гранулы, порошки.

Пищевая промышленность
Мякоть фруктов, зерновая масса и зерновая дробина, кукурузная суспензия.

Энергетическая и добывающая промышленности
Вторичная окалина, угольная пыль и суспензия, рудниковая суспензия, известняковая суспензия, цементная пыль.

Конструктивные данные шиберных задвижек


Размер Dn Макс. рабочее давление Фланцевое сверление по Испытательное давление Длина по
50 - 150

10 bar

PN 16 EN-12266-1
rate A
EN 558-1/ISO 5752
part 20
200

10 bar

PN 10
250 - 300 6 bar

PN 10


350 - 400 4 bar

PN 10


500 - 1400* 4 bar

PN 10



** Начиная с DN 500 материал корпуса 316SS и конструкция такая же как у MF-типа

Защита от корозии (стандартная)

Корпус: покрытие ЕКВ (эпоксидный порошок), черный RAL 9005
Верхняя часть корпуса: покрытие ЕКВ (эпоксидный порошок), красный RAL 3020
Маховик: покрытие ЕКВ (эпоксидный порошок), черный RAL 9005
Винты: винты из нержавеющей стали, анкерные болты из легированной стали

Примечание: детали из нержавеющей стали без покрытия

Возможные варианты исполнительного механизма шиберной задвижки

Ножевой затвор Sistag WEY VNA Ножевой затвор Sistag WEY VNB Ножевой затвор Sistag WEY VNC Ножевой затвор Sistag WEY VNE
Тип VNA
Шиберная задвижка WEY  с маховиком
Тип VNB
Шиберная задвижка WEY с быстродействующим рычагом
Тип VNC
Шиберная задвижка WEY с пневматическим цилиндром
Тип VNE
Шиберная задвижка WEY с электроприводом

Усиление шпинделя
Все шиберные задвижки типа VN могут поставляться с усиленным шпинделем/гайкой, сохраняя все заданные размеры.
