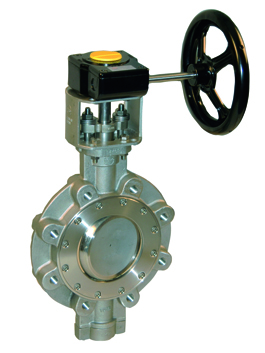

Высокопроизводительный затвор EBRO HP 114-E

Каталог продукции » Трубопроводная арматура EBRO

Технические характеристики

Условный проход:
DN 50 - DN 200
Большие значения условного прохода по запросу

Строительная длина:
EN 558 ряд 20 (DIN 3202 T3 K1)
ISO 5752 ряд 20
API 609 таблица 1
BS 5155 ряд 4
NF E 29-305.1

Фланцевое присоединение:
DIN 2501 PN 10/16
DIN 2632/33
ANSI B 16.5, класс 150
MSS SP44 класс 150
AWWA C 207
AS 2129 таблица D и E
BS 10 таблица D и E
JIS B 2211-5 K
JIS B 2212-10 K

Форма уплотнительной поверхности фланца:
DIN 2526, форма A-E, ANSI RF

Верхний фланец:
EN ISO 5211
NF E 29-402

Маркировка:
DIN EN 19

Класс герметичности:

- для седла R-PTFE:
ГОСТ 9544-93 класс А
DIN 3230 T3 BO (Leckrate 1)

- для седла Inconel:
DIN 3230 T3 BN (Leckrate 1)
ISO 5208, категория 3
API 598 таблица 5
ANSI B 16-104, класс VI

Стандарт применения:
EN 593 (DIN 3354)

Область температур:
от -40°C до + 500°C в зависимости от давления, среды и материального исполнения. Более высокие температуры по запросу.

Применение на вакууме:
до 0,2 бар полное перекрытие, более высокий вакуум в зависимости от среды и температуры (уплотнение: R-PTFE).
