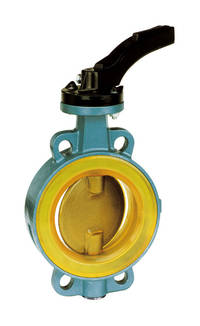

Затвор EBRO Z 011-GMX для межфланцевой установки

Каталог продукции » Трубопроводная арматура EBRO

Технические характеристики

Условный проход:
DN 50 - DN 300

Строительная длина:
EN 558 ряд 20 (DIN 3202 T3 K1)
ISO 5752 ряд 20
API 609 таблица 1
BS 5155 ряд 4
NF E 29-305.1

Фланцевое присоединение:
DIN 2501 PN 6/10/16
ANSI B 16.5, класс 150

Форма уплотнительной поверхности фланца:
DIN 2526, форма A-E, ANSI RF

Маркировка:
DIN EN 19

Верхний фланец:
EN ISO 5211
NF E 29-402

Класс герметичности:
ГОСТ 9544-93 класс А
DIN 3230 T3 BO, BN (Leckrate 1)
ISO 5208, Kategorie 3
API 598 Tabelle 5
ANSI B 16-104, Class VI

Стандарт применения:
EN 593 (DIN 3354)

Область температур:
от -10°C до + 90°C в зависимости от давления, среды и материального исполнения.

Допустимое рабочее давление:
макс. 6 бар

Допустимый перепад давления:
макс. ∆p 6 бар
