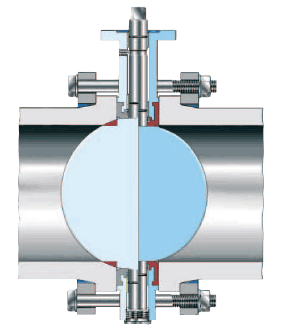

Затвор EBRO Z 411-A для межфланцевой установки на ПЭ/ПП трубопроводы


Затвор EBRO Z 411-A для межфланцевой установки на ПЭ/ПП трубопроводы

Межфланцевый затвор с эластомерным уплотнением с уменьшенным внутренним диаметром для установки на трубопроводы PE/PP.

Общие указания:
  • арматура пригодная для пластмассовых трубопроводов
  • диаметр диска соответствует внутреннему диаметру напорных труб PE-HD и PP и фасонных элементов (SDR 11/SDR 17,0/SDR 17,6)
  • не требуется расточка приваренного буртика, благодаря чему не происходит связанное с этим ослабление ступени давления
  • не требуется установка промежуточных элементов
  • повышенная безопасность установки
  • установочное положение произвольное
  • многократные опоры вала
  • возможна замена манжеты
  • не требует технического обслуживания
  • возможен демонтаж, утилизация по сортам
  • DVGW-допуск для питьевой воды
  • при макс, давлении начиная с da 355 (DN 350) поставляется со сквозным валом


Технические характеристики


Условный проход:
da 50 (DN 40) - da 630 (DN 600) (SDR 11)
da 50 (DN 40) - da 500 (DN 500) (SDR 17 / SDR 17,6 / SDR 33)

Строительная длина:
EN 558 ряд 20 (DIN 3202 T3 K1)
ISO 5752 ряд 20
API 609 таблица 1
BS 5155 ряд 4
NF E 29-305.1

Фланцевое присоединение:
DIN 2501 PN 10

Верхний фланец:
EN ISO 5211

Маркировка:
DIN EN 19

Класс герметичности:
ГОСТ 9544-93 класс А
DIN 3230 T3 BO, BN (Leckrate 1)

Область температур:
от -20°C до + 160°C в зависимости от давления, среды и материального исполнения

Допустимое рабочее давление:
макс. 10 bar SDR 11,0 (PE-80)
макс. 10 bar SDR 17,0 (PE-100)
макс. 6 bar SDR 17,6 (PE-80)
макс. 5 bar SDR 33,0 (PE-100)

Применение на вакууме:
до 0,2 бар полное перекрытие, более высокий вакуум в зависимости от среды и температуры.
