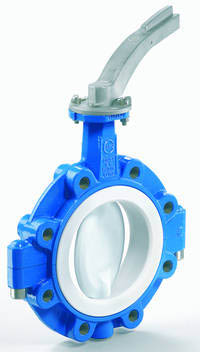

Фланцевый затвор EBRO T 214-A с уплотнением PTFE (тефлон)

Каталог продукции » Трубопроводная арматура EBRO

Технические характеристики

Условный проход:
DN 50 - DN 300

Строительная длина:
EN 558 ряд 20 (DIN 3202 T3 K1)
ISO 5752 ряд 20
API 609 таблица 1
BS 5155 ряд 4
NF E 29-305.1

Фланцевое присоединение:
DIN 2501 PN 10/16
ANSI B 16.5, класс 150
MSS SP44 класс 150
AWWA C 207
AS 2129 таблица D и E
BS 10 таблица D и E
JIS B 2211-5 K
JIS B 2212-10 K

Форма уплотнительной поверхности фланца:
DIN 2526, форма A-E, ANSI B 16.5 RF, FF

Верхний фланец:
EN ISO 5211
NF E 29-402

Маркировка:
DIN EN 19

Класс герметичности:
ГОСТ 9544-93 класс А
DIN 3230 T3 BO, BN (Leckrate 1)
ISO 5208, категория 3
API 598 таблица 5
ANSI B 16-104, класс VI

Стандарт применения:
EN 593 (DIN 3354)

Область температур:
от -40°C до + 200°C в зависимости от рабочего давления

Допустимое рабочее давление:
макс. 10 бар (16 бар специальное исполнение)

Допустимый перепад давления:
макс. ∆p 10 бар (16 бар специальное исполнение)

Применение на вакууме:
до 1 мбар полное перекрытие от -10°C до +160°C
