По: DIN 3221
Испытанный по: DVGW
Макс. рабочее давление: 1.6 Мпа
Стандартная глубина заложения: 1,5 м |
| Заказ Nо. |
Вариант |
Py/Мпа |
Глуб. заложения трубы* |
| 1,00 |
1,25 |
1,50 |
| 5060 |

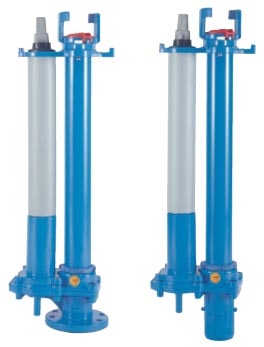

Фланец DN 80 |
1.6 |
+ |
+ |
+ |
| 5061 |
П атрубок DN 80 |
+ |
+ |
+ |
|
|
Особенности модели:
- свободный проход, высокий расход при небольшой потере давления (160 м3/ч при 0.1 Мпа потери давления)
- надежный, нечувствительный к загрязнению вставной дисковый запор с прочном упором
- защищен от коррозии EWS-эпоксидным покрытием и некорродирующим материалом
- не требует технического обслуживания
- можно укоротить на строительной площадке
- возможно дополнительное сверление под давлением (с врезным хомутом и сверлильным аппаратом)
П рисоединение:
- Вариант с фланцем:
EN-фасонная часть (фитинг), муфта раструб-гладкий патрубок, двухскобной врезной хомут
- Вариант с остроконическим патрубком:
раструбный патрубок с муфтой, тройник раструбный, SM-фасонная часть (фитинг), пожарная подставка, врезной хомут для гидрантов, муфта для сварки
П о запросу:
- Удлинение подземного пожарного гидранта 100 до 500 мм
- Дренажный щебень
- Грязепредохранительный и проворачиваемый стопор
|
* возможна любая промеждуточная длина (самая маленькая глубина заложения трубы 0,85 м) длина до 3 м по заказу
|
