Вода, неагреcсивные стоки, другие варианты по заказу
1.6
●
●
●
●
●
4700E2
длинная (DIN 3202 F5)EN 558-1 GR 15
●
●
●
●
●
●
4060E2
по BS 5163
●
●
* Корпус: DN 400 с фланцами DN 450 или 500

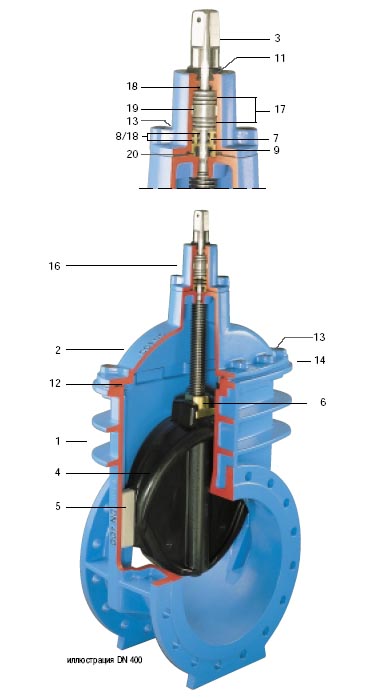

Материалы и характеристика модели:
1/2/16
Корпус (1) крышка (2) и центрирующий фланец (16) из ковкогочугуна EN-GJS-400-18 в соответствии с EN 1563 (GGG 400 - DIN 1693) покрыты внутри и снаружи антикоррозионным эпоксидным покрытием по DIN 30677-T2 в соответствии с DIN 3476 и всеми требованиями тестирования знака качества RAL раздела 662 (GSK - ассоциация высококачественной антикоррозионной защиты)
3
Шпиндель из нержавеющей стали St 1.4021 (X20Cr13), с накатанной резьбой
4
Клин из ковкого чугуна EN-GJS-400-18 в соответствиис EN 1563 (GGG 400 - DIN 1693), внутри и снаружи покрыт вулканизированным эластомером (годный для питьевой воды). С устройством слива (опорожнения) воды.
5
Направляющие клина выполнены из износостойкого пластикас высокими характеристиками скольжения. Оптимальная конструкция гарантирует мин. трение и истирание и мин. усилия на закрытие.
6
Гайка клина из латуни CuZn36Pb3As, большое превышение требуемой длины резьбы по prEN 1171 позволяет гарантировать работу при максимально возможных усилиях на скручивание.
7
Втулка из MS 58
8/18
О-образное кольцо (8) и пазовое кольцо (18) из эластомера, установленные в некорродирующие материалы (в соответствие с DIN 3547-T1) и пригодны для замены без давления.
9
Внутренний резиновый манжет из эластомера (пригодный для питьевой воды)
11
Резиновый пыльник из эластомера
12
Резиновая прокладка из эластомера (пригодный для питьевой воды)
13
Болты крышки St 8.8 DIN 912 абсолютно защищены от коррозии заливочной массой и резиновым уплотнением между корпусоми крышкой
14
Защитное кольцо из PE предотвращает повреждение антикоррозионного слоя при транспортировке
17
Подшипник качения
19
Центрирующее кольцо из POM
20
Уплотнение центрирующего фланца из эластомера (пригодный для питьевой воды)
Фланцы соответствуют EN 1092-2 (DIN 28605), засверлены по DIN 2501 - Pу 1.0 Мпа (стандарт);ля DIN 2501 - Pу 1.6 Мпа для DN 200 мм пожалуйста укажите при заказе. Другие стандарты по запросу!
Стандартная комплектация: без штурвала или удлинительного штока Имеющиеся версии: для установки электропривода: No. 4000ELE2; с индикатором положения: No. 4000STE2 Специальные версии: по заказу
может поставляться с угловым редуктором - для DN 500/DN 600
исполнение c байпасом
приточно-вытяжная вентиляция; для небольших количеств воздуха (не применяется в магистральных трубопроводах)
легкое приведение в действии без байпаса и увеличении силой - также для 1.6 Мпа
оптимально расположенные направляющие клина из износостойкого пластика гарантируют минимальное трение, истирание и закрывающие усилия, для частой работы при давлениях до 1.6 Мпа
100 % подходит для работы с электроприводом
значительное превышение длины резьбы, требуемой по prEN 1171 позволяет гарантировать работу при максимально возможных усилиях на скручивание
О-образные сальники установлены в некорродирующие материалы (требования DIN 3547-T1)
замена О-образных сальников без давления
цилиндрический подшипник гарантирует мин. усилия на закрытие
для построения электропривода или индикатора положения: снять ценрирующий фланец и ставить электропривод или индикатор положения с переходником
100% подходящий для подземленной установки
Гарантийный срок эксплуатации: нормальная работа клиновых задвижек гарантируется в течении 10 (десяти) лет со дня продажи при условии соблюдения правил эксплуатации, хранения и транспортирования.
Хранение: клиновые задвижки должны храниться в чистоте и не должны подвергаться воздействую прямого солнечного света. Поверхность задвижки клин защищать от внешних повреждений. Задвижка всегда должна быть немного открыта.
Монтаж
Рекомендуется использовать демонтажное приспособление для упрощения установки демонтажа задвижки;
Клиновые задвижки могут устанавливаться в любом положении на горизонтальных вертикальных трубопроводах;
Перед установкой необходимо очистить задвижки, проверить целостность антикоррозионного окрытия и клина;
Клин должен быть в закрытом положении;
Фланцы и наконечники стыкуемых труб должны совмещаться аксиально и параллельно;
Болты фланцев необходимо затягивать крест-накрест.
Эксплуатация: для закрытия повернуть маховик по часовой стрелке. Для открытия повернуть маховик против часовой стрелки.
Обслуживание: клиновые задвижки сконструированы на работу без специального технического обслуживания.
