Упруго-запирающаяся клиновая задвижка Hawle с гладким проходным каналом Dn 50-200


Заказ No. Вариант Применение Pу / Мпа Условный проход / DN
50 65 80 100 125 150 200
4000E2 короткая (DIN 3202 F 4)EN 558-1 GR 14 Вода, неагреcсивные стоки, другие варианты по заказу 1.6
4700E2 длинная (DIN 3202 F 5)EN 558-1 GR 15
4060E2 по BS 5163

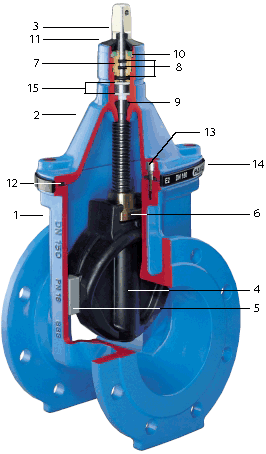

Материалы и характеристика модели:

Упруго-запирающаяся клиновая задвижка Hawle с гладким проходным каналом
1/2
Корпус (1) и крышка (2) из ковкого чугуна EN-GJS-400-18 в соответствии с EN 1563 (GGG 400 - DIN 1693) покрыты внутри и снаружи антикоррозионным зпоксидным покрытием по DIN 30677-T2 в соответствии с DIN 3476 и всеми требованиями тестирования знака качества RAL раздела 662 (GSK - ассоциация высококачественной антикоррозионной защиты)
3 Шпиндель из нержавеющей стали St 1.4021 (X20Cr13), с накатанной резьбой
4 Клин из ковкого чугуна EN-GJS-400-18 в соответствии с EN 1563 (GGG 400 - DIN 1693), внутри и снаружи покрыт вулканизированном эластомером (годный для питьевой воды). С устройством слива (опорожнения) воды
5 Направляющие клина выполнены из износостойкого пластика с высокими характеристиками скольжения. Опитмальная конструкция гарантирует мин. трение и истирание и мин. усилия на закрытие.
6 Гайка клина из латуни CuZn36Pb3As, большое превышение требуемой длины резьбы по EN 1171 позволяет гарантировать работу при максимально возможных усилиях на скручивание.
7 Втулка с О-образными сальниками из MS 58
8 О-образные сальники из эластомера, установленные в некорродирующие материалы (в соответствие с DIN 3547-T1) и пригодны для замены под давлением до DN 200 (требования ISO 7259)
9 Внутренний резиновый манжет из эластомера (годный для питьевой воды)
10 Кольцо из POM
11 Резиновый пыльник из эластомера
12 Резиновая прокладка из эластомера (годный для питьевой воды)
13 Болты крышки St 8.8 DIN 912 абсолютно защищены от коррозии заливочной масой и резиновым уплотнением между корпусом и крышкой
14 Защитное кольцо из PE предотвращает повреждение антикоррозионного слоя при транспортировке
15 Шайбы скольжения из POM обеспечивают легкое управление шпинделем

Фланцы соответствуют EN 1092-2 (DIN 28605), засверлены по DIN 2501 - Pу 1.0 МПа (стандарт);
Для DIN 2501 - Pу 1.6 МПа для DN 200 мм пожалуйста укажите при заказе.
Другие стандарты по запросу.


Стандартная комплектация: без штурвала или удлинительного штока
Имеющиеся версии:
для установки электропривода: No. 4000ELE2; с индикатором положения: No. 4000STE2

Специальные версии:
по запросу!

Аксессуары

Штурвал: No. 7800
Шток:
фиксированный No. 9000E2, телескопический No. 9500E2
Ковер:
No. 1750, No. 2050

Характеристика модели:

  • легкое переоборудование, возможен индикатор положения и электропривод на базе типовой крышки задвижки
  • один шток для нескольких диаметров задвижек
  • оптимально расположенные направляющие клина из износостойкого пластика гарантируют минимальное трение, истирание и закрывающие усилия, для частой работы при давлениях до 1.6 МПа
  • 100 % подходит для работы с электроприводом
  • значительное превышение длины резьбы, требуемой по prEN 1171 позволяет гарантировать работу при максимально возможных усилиях на скручивание
  • О-образные сальники установлены в некорродирующие материалы (требования DIN 3547-T1)
  • замена О-образных сальников под давлением (требования ISO 7259)

Гарантийный срок эксплуатации: нормальная работа клиновых задвижек гарантируется в течении 10 (десяти) лет со дня продажи при условии соблюдения правил эксплуатации, хранения и транспортирования.

Хранение: клиновые задвижки должны храниться в чистоте и не должны подвергаться воздействую прямого солнечного света. Поверхность задвижки клин защищать от внешних повреждений. Задвижка всегда должна быть немного открыта.

Монтаж

  • Рекомендуется использовать демонтажное приспособление для упрощения установки демонтажа задвижки;
  • Клиновые задвижки могут устанавливаться в любом положении на горизонтальных вертикальных трубопроводах;
  • Перед установкой необходимо очистить задвижки, проверить целостность антикоррозионного окрытия и клина;
  • Клин должен быть в закрытом положении;
  • Фланцы и наконечники стыкуемых труб должны совмещаться аксиально и параллельно;
  • Болты фланцев необходимо затягивать крест-накрест.

Эксплуатация: для закрытия повернуть маховик по часовой стрелке. я открытия повернуть маховик против часовой стрелки.

Обслуживание: клиновые задвижки сконструированы на работу без специального технического обслуживания.
